UCS512X1是512差分信號串聯協議書LED驅動芯片，可挑選1、2、3、4這4個安全通道開展高精密恒流電源輸出，并具有編解碼分享作用，可根據DO端轉化成單線鐵路歸零碼數據信號，可立即制UCS19XX及UCS29XX系列產品芯片，可分享19兩個安全通道的數據信息。

UCS512X1 可以精確編解碼DMX512數據信號，可兼容并擴展512協議書數據信號。UCS512X1對傳輸速度為200~500kbits的DMX512數據信號徹底響應式編解碼，不用實現一切速度設定，安全通道尋址方式可以達到4096. UCS512X1 內嵌E2PROM，與此同時支撐線上寫碼，可根據詳細地址寫碼線完成100m(點間隔) x1024(UCS512聯級等級)一次性線上寫碼。UCS512X1給予4個抗壓 DC 24V 且根據電流量達60mA的高精密恒流電源輸出安全通道，而且根據一個外接電阻器來設置電流量的輸出尺寸。 UCS512X1有PWM反正負極降幀輸出作用，此作用適用外掛軟件三極管、MOS 管或大工作電流恒流電源推動芯片。其端口號刷新頻率高，可大幅度提高界面刷新頻率。UCS512X1 還可根據將多個恒流電源輸出插口串聯來擴張電流量推動工作能力。UCS512X1關鍵是為房屋建筑裝飾設計和舞臺燈光設備實際效果的LED照明控制系統設計的，適用必須 串聯的LED 照明燈具系統軟件。

1USC512X1輸出高精密恒流電源，每一個渠道的電流量最大可以達到60mA，每一個安全通道數最多串聯4組LED(15mA/組)。設計師應特別注意對分壓電路電阻器的挑選，以防芯片功能損耗過大。

2 UCS512X1的DO端可輸出推動UCS19或UCS29系列產品芯片，如1903、2903、1909、1912、2909、2912等。寫碼時，芯片必須 維持A端脈沖信號比B端脈沖信號高的情況，A、 B系統總線該接在寫碼器的A端、B端。

3 REXT端務必根據加下拉電阻來設定輸出電流量，此端口號在非反正負極運用狀況下不可以懸在空中。

UCS2912選用單線鐵路通信方式，應用歸零碼的形式推送數據信號。它在通電校準之后，接收 DIN端發過來的數據信息，在接收96bit數據信息后，DO端逐漸分享數據信息，為下一個芯片給予鍵入數據信息。在分享以前，DO端為低電頻。這時芯片將不接收新的數據信息，它的OUTR、OUTG、OUTB三個PWM輸出端依據接收到的96bit數據信息，傳出對應的pwm占空比不一樣的數據信號，該數據信號周期時間為

0.6ms上下。假如DIN端鍵入訊號為RESET數據信號，芯片將接收到的信息送表明，而且在該數據信號終止后再次接收新的數據信息，在接收了剛開始的96bit數據信息后，根據DO 端分享數據信息，芯片在沒有接收到RESET 碼前，OUTR端、OUTG端、OUTB 端維持原輸出不會改變，當接收到24us 之上的低電頻RESET 碼后，芯片將剛剛接收到的96bit數據信息導出到OUTR端、OUTG端、OUTB端出。

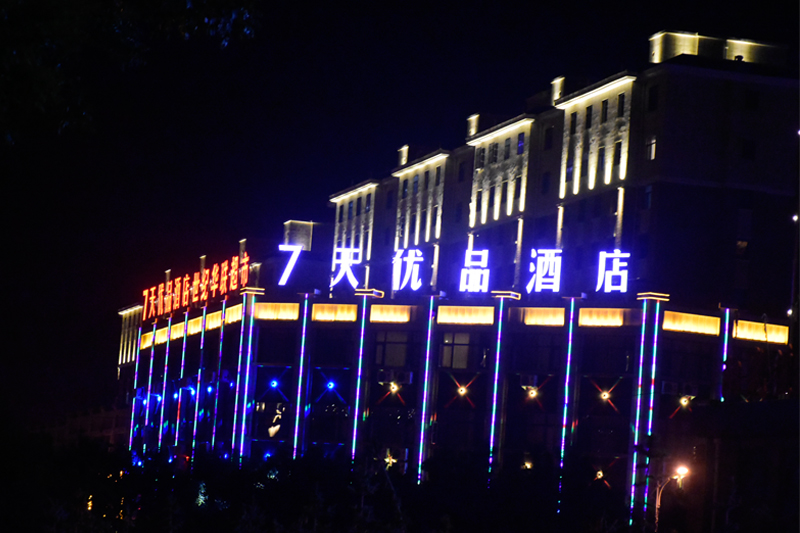

DMXLED護欄管由SMD5050LED與對應的鏡片構成，能夠完成LED led洗墻燈的實際效果。視角各自有珠面25°、30”、45”、50”，45x50”亮面、30x45花紋、30x60花紋等。 DMXLED數碼管的鏡片可立即卡在LED上，那樣省時省力，可讓其不搖晃，并使其與 PCB零間隙地觸碰。DMXLED數碼管可用以單色光源，也可用以混光燈源，混光勻稱，總體效果非常的好。

10.5m 4段的 LED數碼管由一個UCS512X1、一個UCS2912及24個LED(SMD3535，RGB)構成，0.3m2段的LED數碼管由一個UCS512X1、一個UCS2912及12個 LED(SMD3535，RGB)構成。

21m8段的 LED數碼管的芯片的在寫碼增加量為24,0.5m4段的LED數碼管的芯片的在寫碼增加量為12，0.3m2段的LED數碼管的芯片的在寫碼增加量為06，LED數碼管假如超出100m，則需要提升放大儀。
