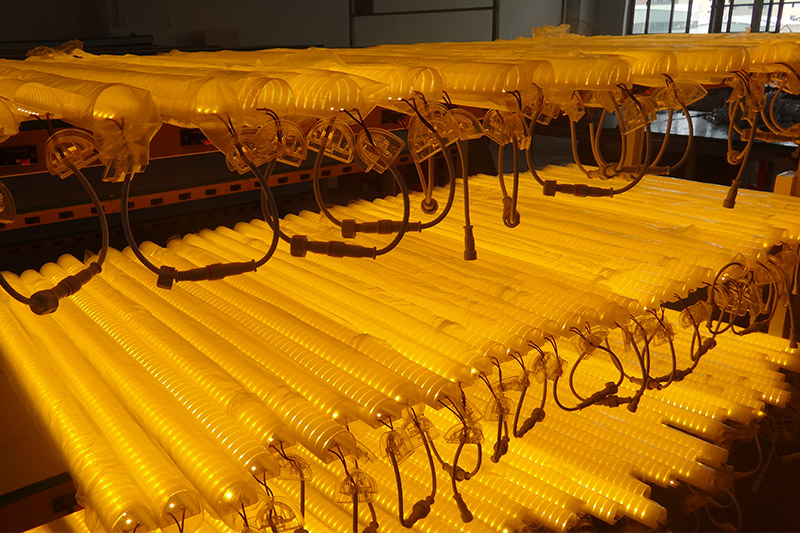

串行LED護欄管的設計。本篇講述的是外控LED護欄管，外控的LED護欄管只能做低壓，從性能上來說外控LED護欄管比內控LED護欄管的質量穩定。

 以TM1812作為LED護欄管的驅動芯片來設計LED護欄管，TM1812是12通道驅動控制專用電路，內部集成有MCU數字接口、數據鎖存器、LED高壓驅動等電路。通過外圍MCU控制實現芯片的單獨灰度、級聯控制，實現戶外大屏、幻彩燈條的彩色點陣發光控制。產品性能優良，質量可靠，采用SOP16的封裝形式，有以下特點：

1、采用高壓功率CMOS工藝。

2、輸出端口耐壓24V。

3、芯片VDD外接串聯電阻，電壓支持6~24V輸入。

4、內置電源穩壓電路。

5、灰度調節電路。

6、單線串行級聯接口，通過一根信號線完成數據的接收與解碼

7、震蕩方式：內置雙RC震蕩并根據數據線上信號進行時鐘同步。

8、內置上電復位電路。

9、PWM控制端能夠?qū)崿F(xiàn)256級調節，掃描頻率不低于400Hz/s

10、當刷新速率為30幀/s時，級聯燈個數不少于1080個。
